Наконечники стержней: подробное руководство от выбора до установки

Концы стержня(также известные как шарниры Хайма или розеточные соединения) являются распространенными компонентами механических рычагов, встречающимися в подвесках гоночных автомобилей, системах управления самолетами, промышленной автоматизации и даже сельскохозяйственной технике. Их основное преимущество заключается в конструкции сферического подшипника скольжения, которая допускает угловое смещение при переноске нагрузок, а также в корпусе с резьбой для регулировки длины.

Однако этот, казалось бы, простой компонент таит в себе множество подводных камней при выборе, установке и использовании. Многие сбои происходят не из-за дефектов продукта, а потому, что деталь использовалась не по назначению или была неправильно установлена. В этой статье рассматриваются инженерные методы, необходимые для правильного выбора и использования подшипников на головках шатуна.

1. Выбор: основа производительности и долговечности

Выбор подшипника на конце шатуна гораздо сложнее, чем просто «выбор по размеру». Вам необходимо всесторонне оценить нагрузку, тип движения, окружающую среду, требования к техническому обслуживанию и многое другое.

1.1 Материал и прочность: компромиссы для критически важных приложений

Обычные материалы концов стержня включают мягкую сталь, алюминиевый сплав, нержавеющую сталь и хромомолибденовую сталь. Каждый из них предлагает различные компромиссы в отношении прочности, веса и коррозионной стойкости.

Хромомолибденовая сталь (например, 4130): для критически важных применений, таких как подвески гоночных автомобилей и системы управления самолетами, хромомолибденовая сталь обычно является лучшим выбором. Он обладает превосходной прочностью и усталостной стойкостью, что позволяет ему выдерживать высокие нагрузки и циклические нагрузки.
Алюминиевый сплав (например, 7075-T6): его основным преимуществом является снижение веса. Однако его несущая способность сравнима с мягкой сталью, и он имеет плохие характеристики относительного удлинения. При высоких нагрузках он имеет тенденцию ломаться, а не изгибаться, что делает его непригодным для использования в качестве основных несущих устройств.
Нержавеющая сталь: обеспечивает хорошую коррозионную стойкость, но прочность значительно варьируется в зависимости от марки. В агрессивных средах, где прочность имеет первостепенное значение, вам все равно придется выбрать хромомолибденовую сталь с защитным покрытием.
Мягкая сталь: Недорогая, но имеет ограниченную прочность. Не рекомендуется для конструктивно значимых несущих компонентов.

1.2 Конструкция системы смазки: самосмазывающаяся или требующая технического обслуживания

Способ смазки напрямую определяет цикл технического обслуживания и срок службы изделия.

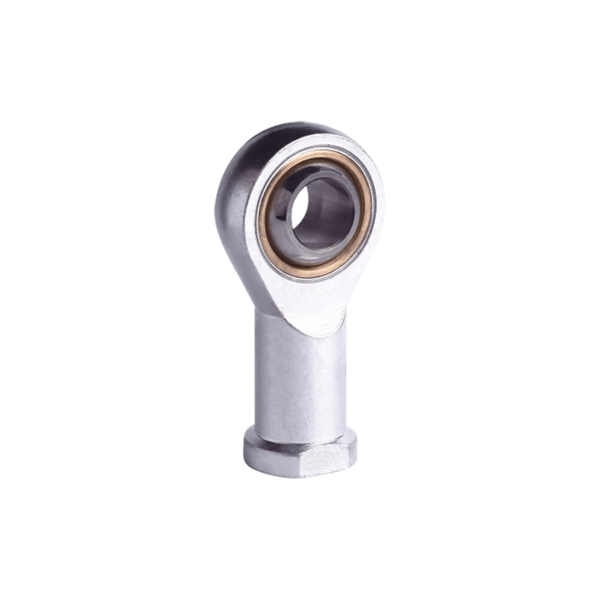

• Тип с футеровкой из ПТФЭ (тефлона) (самосмазывающийся): Имеет тканевую прокладку из ПТФЭ между шаром и корпусом. Это самосмазывающаяся конструкция, не требующая обслуживания. Ключевые преимущества включают в себя: не требуется смазка (что также предотвращает притягивание грязи, продлевая срок службы), почти нулевой внутренний зазор (нулевой люфт для более высокой точности) и постоянный крутящий момент отрыва. Эксперты из Aurora Bearing отмечают, что концы стержней металл-металл по своей природе обладают зазором, который увеличивается по мере износа, тогда как вкладыши из ПТФЭ устраняют первоначальный зазор для более стабильной долгосрочной работы. В авиации необходимо строго следовать оригинальному номеру детали производителя. Замена альтернатив может привести к тому, что «крутящий момент срыва» превысит спецификации, что потенциально может привести к заклиниванию и заклиниванию системы управления.

• Тип «металл-металл» (требуется смазка): пары трения сталь/сталь или сталь/бронза требуют регулярной смазки. Они подходят для применений, связанных с переменными нагрузками, умеренными углами качания и умеренными скоростями скольжения.

1.3 Тип нагрузки и движения

Различные применения требуют совершенно разных характеристик концов стержня.

• Высокоскоростное вращение + умеренная нагрузка. Для обеспечения плавного вращательного движения отдайте предпочтение концам штока с шариковыми или роликовыми подшипниками.

• Низкая скорость, большая нагрузка: идеальные концы стержней с подшипником скольжения (скользящего типа), способные выдерживать высокие статические напряжения.

• Колебательное движение (малый угол поворота): подходят как типы с футеровкой из ПТФЭ, так и скользящие типа «металл по металлу». Обратите внимание, что футеровка из ПТФЭ имеет ограниченную способность рассеивания тепла при высокочастотных колебаниях — конкретные пределы уточняйте в данных производителя.

2. Установка: распространенные ошибки, которые могут оказаться фатальными

Правильная установка имеет решающее значение для достижения производительности и предотвращения преждевременного выхода из строя. Неправильная установка вынуждает конец стержня выдерживать изгибающие моменты, на которые он не был рассчитан.

2.1 Избегайте изгибающих нагрузок

Подшипники со штоковыми головками рассчитаны на чистые нагрузки растяжения или сжатия. При правильном проектировании конструкции вы должны активно избегать подвергания их изгибающим нагрузкам.

Классический случай ошибки: в конструкции подвески на двойных поперечных рычагах толкатель соединен с концом тяги на нижнем рычаге подвески (LCA). При торможении тормозной момент проходит через нижний рычаг и создает огромный изгибающий момент на конце тяги — это не предполагаемый вариант нагрузки. Правильным решением будет установка толкателя на стойку/шпиндель.
Практический принцип: хотя некоторые из них могут иметь слишком большие размеры концов стержней, чтобы выдержать грубую силу изгибающих нагрузок, это нарушает принципы разумной инженерии. Устранив изгибающие нагрузки, вы можете использовать меньшие и более легкие наконечники удилищ, оптимизируя как производительность, так и вес.

2.2 Минимальная длина зацепления резьбы

Для концов стержня с резьбой (как наружной, так и внутренней резьбой) обеспечьте абсолютную минимальную длину зацепления резьбы — несоблюдение этого требования приведет к срыву резьбы или разрушению в точке соединения.

• Метод контрольного отверстия. Многие толкатели имеют контрольное отверстие, расположенное на расстоянии 1–1,5 диаметра резьбы от торца стержня. Например, при резьбе 1/4–28 отверстие находится на расстоянии 1/4 дюйма от лицевой стороны. После установки это отверстие должно быть полностью закрыто (глубина ввинчивания должна выходить за эту точку), чтобы соединение считалось безопасным.

• Практическая проверка: Если визуальное подтверждение невозможно, используйте контровочную проволоку диаметром 0,020 дюйма для зондирования контрольного отверстия. Если проволока проходит, это говорит о недостаточном зацеплении резьбы – это абсолютно недопустимо.

• 2.3 Блокировка и удержание

• Контрольная гайка/контргайка: Любой конец стержня, приведенный в конечное положение, должен быть закреплен контргайкой и отмечен краской с полосой крутящего момента.

• Удерживающая шайба: в условиях повышенного риска, таких как самолеты или гоночные автомобили, рассмотрите возможность установки шайбы большого диаметра (например, AN970) на одной стороне конца стержня. Если корпус штоковой головки треснет и подшипник вырвется, эта стопорная шайба все равно сможет удерживать подшипник в точке крепления, сохраняя базовую целостность тяги управления и предотвращая катастрофический отказ.

3. Техническое обслуживание и проверка

Если наконечник стержня специально не спроектирован как «необслуживаемый», регулярный осмотр является единственным способом обеспечить безопасность и надежность.

• Проверка игры. Самая интуитивная проверка — это проверка «небрежности» между мячом и корпусом. Для подвесок гоночных автомобилей, особенно концов передних тяг четырехрычажной или лестничной конструкции, выдерживающих большие нагрузки, регулярно проверяйте отсутствие ненормального люфта или заеданий.

• Проверка поверхности. Если на концах стержней с соединением металл-металл наблюдается изменение цвета (потемнение, почернение), шероховатость или истирание, это указывает на то, что произошла микросварка — требуется немедленная замена.

• Проверка гибкости: Вручную поверните конец стержня, чтобы почувствовать любые «застрявшие точки» или ненормальное увеличение сопротивления (превышение предельного крутящего момента). Это красный индикатор в авиационных приложениях.

Конец стержняподшипники — это «суставы», соединяющие механические конструкции. Успешное применение начинается с выбора правильного материала и типа смазки, достигается благодаря конструкциям установки, исключающим изгибающие нагрузки, и гарантируется строгим контролем зацепления резьбы и внутреннего люфта. Независимо от того, строите ли вы гоночный автомобиль или промышленную машину, соблюдение этих инженерных принципов сделает эти небольшие компоненты надежными краеугольными камнями вашей конструкции, а не скрытыми источниками отказов.
