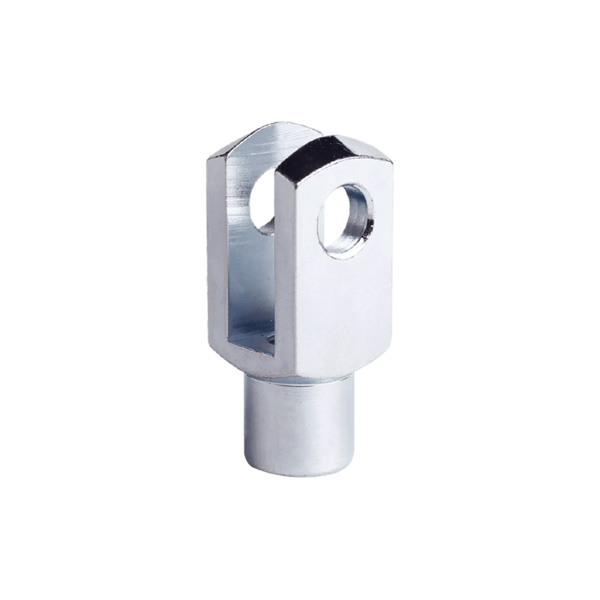

В механическом проектировании некоторые, казалось бы, незначительные компоненты могут либо избавить вас от множества хлопот, либо создать бесконечные головные боли, если их неправильно выбрать. Вилки с вращающимся валом попадают в первую категорию. Они обычно встречаются на концах штоков цилиндров, наконечниках тросов, рулевых тягах и в бесчисленном множестве других мест, где требуется передача нагрузки и шарнирное соединение.

На первый взгляд многие принимают его за стандартную вилку. Но фраза «с вращающимся валом» именно это отличает его от других и делает его настоящим средством решения проблем в реальных приложениях.

Какую проблему это на самом деле решает?

Стандартная вилка с фиксированным валом требует идеального выравнивания между двумя ушками вилки и сопряженным компонентом. Если они не совсем соосны, штифт либо не пройдет, либо заедает во время работы, создавая трение и напряжение. В суровых полевых условиях незначительные отклонения при установке практически неизбежны. Традиционный подход состоит в том, чтобы забить штифт или добавить прокладки для принудительного выравнивания, но это создает дополнительные внутренние напряжения и ускоряет преждевременный износ.

Вилки с вращающимся валом решить эту проблему на уровне проекта. Вал не зафиксирован в фиксированном положении; он предназначен для независимого вращения внутри вилки. Это простое изменение дает два ощутимых преимущества:

Во-первых, более простая установка. При использовании вилки этого типа больше не требуется точно регулировать радиальное положение подключаемого компонента. Вращающийся вал автоматически компенсирует незначительные угловые смещения. Это удобство особенно ценно в условиях ограниченного пространства для сборки или при быстрой замене.

Во-вторых, компенсация отклонений движения. Во время работы машины валы или рычаги могут испытывать небольшие соосные отклонения из-за отклонения под нагрузкой, производственных допусков или теплового расширения. Жесткое соединение преобразует эти отклонения во внутренние напряжения, которые со временем утомляют компоненты. Однако вилки с вращающимся валом поглощают и компенсируют эти осевые и радиальные перемещения за счет независимого вращения вала, позволяя всему соединению работать более плавно и с меньшим износом.

На что обратить внимание при выборе?

При выборе вилки с вращающимся валом двумя наиболее важными факторами являются материал и размеры.

Материал напрямую определяет срок службы — особенно в суровых условиях. Наиболее распространенным вариантом является оцинкованная сталь, которая обеспечивает хороший баланс стоимости и производительности для использования в помещении или в условиях умеренной влажности. Но если ваше применение происходит на открытом воздухе, вблизи береговой линии или подвергается воздействию химических веществ, вам нужно подумать более тщательно.

Согласно отраслевым рекомендациям по устойчивости к коррозии, в условиях солевого тумана на обычной оцинкованной углеродистой стали в течение шести месяцев может появиться значительная ржавчина. Напротив, нержавеющая сталь 316 обеспечивает в несколько раз большую устойчивость к солевому туману. Хотя первоначальные затраты выше, это исключает частые замены и незапланированные простои. Для чрезвычайно агрессивных сред, например, с кислыми средами, вам может даже потребоваться рассмотреть возможность использования дуплексной нержавеющей стали или специальных сплавов.

Размеры одинаково важны. Большинство продуктов в этой категории соответствуют стандарту DIN 71752, ключевые параметры которого включают размер резьбы (например, M5, M6, M10, M12), ширину вилки и диаметр вала. При выборе вам следует сопоставить размер резьбы с размером шатуна и проверить статическую грузоподъемность. Например, вилка с номиналом M6 обычно выдерживает статическую нагрузку примерно 2400 Н, а версия M10 — примерно до 6000 Н.

Советы по установке и обслуживанию

Когда вы получаете продукт, он обычно поставляется в одной из двух конфигураций:

• Только корпус вилки (с предварительно установленным вращающимся валом) — вам потребуется приобрести отдельный штифт (обычно называемый типом KL или SL).

• Полная сборка — включая штифт и стопорное/стопорное кольцо. Штифт типа SL обычно оснащен стопорным кольцом для быстрого освобождения без использования инструментов, что особенно удобно во время технического обслуживания.

После установки не упускайте из виду самый важный этап: смазку. Производители повсеместно рекомендуют наносить смазку на все движущиеся части и контактные поверхности при сборке. Для вращающихся узлов из нержавеющей стали необходимо регулярное применение смазки на литиевой основе с присадками для высокого давления. Это предотвращает истирание и заедание при больших нагрузках — вид отказа, который может полностью заблокировать соединение.

Вилки с вращающимся валом — это зрелый, хорошо оптимизированный продукт, предназначенный для решения реальных задач по установке и компенсации движения. В следующий раз, когда вы будете работать над системой сцепления, иметь дело с ограниченным пространством или сталкиваться с проблемами несоосности, устранение которых будет дорогостоящим, рассмотрите этот компонент. Выбор правильного материала и размера сделает ваше оборудование более надежным, сократит частоту технического обслуживания и, в конечном итоге, снизит общую стоимость владения.
