Радиальные сферические подшипники скольжения: решение для самоцентрирующихся подшипников для тяжелых условий эксплуатации

Во многих механических системах валы и соединительные детали не всегда работают с идеальной центровкой. Небольшие ошибки при установке, деформация конструкции или изменение нагрузки могут создать дополнительную нагрузку на обычные подшипники.

Вот гдеРадиальные сферические подшипники скольжениястать ценным. В отличие от обычных подшипников качения, в которых используются шарики или ролики, в сферических подшипниках скольжения используется конструкция скользящего контакта, которая допускает угловое перемещение, одновременно выдерживая радиальные нагрузки.

От строительной техники и автомобильных систем до промышленного оборудования и устройств автоматизации — эти подшипники помогают улучшить механическую гибкость, снизить концентрацию напряжений и поддерживать стабильную работу в сложных условиях.

Что такое радиальные сферические подшипники скольжения?

Радиальный сферический подшипник скольжения — это тип подшипника скольжения, предназначенный в основном для выдерживания радиальных нагрузок, допуская при этом вращательное движение и угловое смещение между соединенными компонентами.

Базовая структура обычно состоит из:

Наружное кольцо со сферической внутренней поверхностью.

Внутреннее кольцо со сферической внешней поверхностью.

Скользящая контактная поверхность между двумя кольцами

Сферическая конструкция позволяет внутреннему кольцу наклоняться внутрь наружного кольца, что делает подшипник пригодным для применений, где могут возникнуть изменения соосности.

Как работают сферические подшипники скольжения?

В отличие от шарикоподшипников, в сферических подшипниках скольжения не используются тела качения.

Их работа зависит от скользящего движения между двумя изогнутыми поверхностями.

Когда вал движется:

Внутреннее кольцо вращается или наклоняется внутри внешнего кольца.

Сферическая контактная поверхность распределяет нагрузку.

Подшипник компенсирует угловое смещение.

Такая конструкция обеспечивает плавное движение, даже если соединенные компоненты не идеально выровнены.

Почему радиальные сферические подшипники скольжения отличаются от традиционных подшипников?

Традиционные подшипники качения отлично подходят для высокоскоростного вращения, но имеют ограничения при работе с:

Несоосность

Колебательное движение

Тяжелые ударные нагрузки

Ограниченное пространство для установки

Сферические подшипники скольжения предназначены для ситуаций, когда гибкость и грузоподъемность важнее чрезвычайно высокой скорости вращения.

Почему сферическим подшипникам скольжения не всегда нужны тела качения?

У многих подшипники ассоциируются со стальными шариками или роликами. Однако подшипники скольжения существуют гораздо дольше, чем современные подшипники качения.

Причина, по которой сферические подшипники скольжения по-прежнему широко используются сегодня, проста:

В некоторых случаях контролируемое скольжение более надежно, чем вращение.

Например:

Гидравлические цилиндры

Подвесные системы

Соединения строительной техники

Эти системы часто испытывают повторяющиеся раскачивающие движения, а не непрерывное вращение. Элементы качения не всегда могут быть лучшим решением, поскольку угол движения ограничен, а нагрузки могут быть очень высокими.

Основные типы радиальных сферических подшипников скольжения

1. Сферические подшипники скольжения «сталь по стали».

В этой традиционной конструкции используются стальные контактные поверхности.

Преимущества:

Высокая грузоподъемность

Подходит для тяжелых условий эксплуатации

Выдерживает ударные нагрузки

Типичные применения:

Строительная техника

Сельскохозяйственная техника

Промышленные механизмы

Однако обычно требуется регулярная смазка.

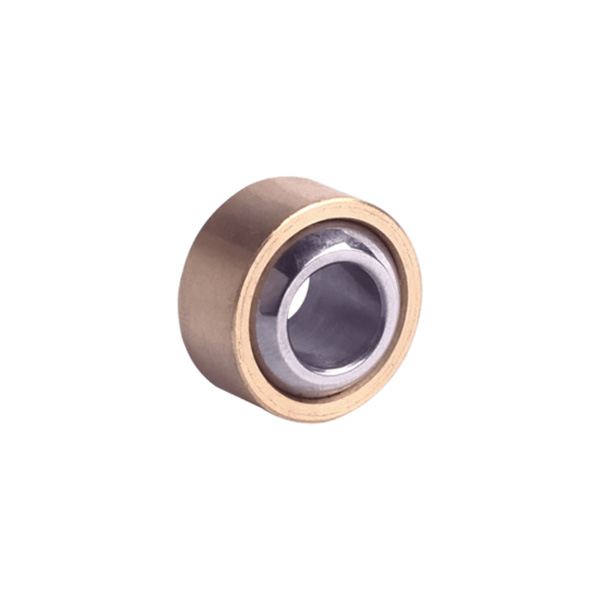

2. Необслуживаемые сферические подшипники скольжения.

В этих подшипниках используются специальные материалы скольжения, такие как:

Композитные слои ПТФЭ

Армированные волокнами материалы

Самосмазывающиеся вкладыши

Преимущества:

Сокращенное обслуживание

Не требуется частая смазка

Подходит для более чистых рабочих сред

3. Сферические подшипники с наконечником стержня

Они сочетают в себе сферический подшипник скольжения и корпус с резьбой.

Общие приложения:

Системы управления

Рулевые механизмы

Регулируемые связи

Ключевые характеристики производительности

Высокая грузоподъемность

Поскольку площадь контакта больше, чем у многих конструкций подшипников качения, сферические подшипники скольжения могут выдерживать большие радиальные нагрузки.

Их часто используют там, где оборудование испытывает:

Сильное давление

Ударная нагрузка

Повторяющееся движение

Возможность самовыравнивания

Одним из самых больших преимуществ является возможность компенсировать угловое смещение.

Это помогает уменьшить:

Неравномерная загрузка

Краевое напряжение

Преждевременный износ

Подходит для колебательного движения

Многие машины не требуют постоянного вращения.

Примеры включают в себя:

Гидравлические цилиндры движутся вперед и назад.

Роботизированные суставы

Компоненты подвески

Сферические подшипники скольжения хорошо себя зарекомендовали в таких ситуациях.

Распространенное применение радиальных сферических подшипников скольжения

Строительная техника

Используется в:

Экскаваторы

Краны

Погрузчики

Землеройная техника

Эти машины создают большие усилия и частые движения суставов.

Автомобильные системы

Приложения включают в себя:

Подвесные системы

Компоненты рулевого управления

Механизмы ссылок

Промышленное оборудование

Обычно встречается в:

Гидравлические системы

Пресс-машины

Оборудование автоматизации

Тяжелые механические сборки

Аэрокосмическое и оборонное оборудование

Высокопроизводительные версии используются там, где важны надежность и контроль веса.

Выбор материала для сферических подшипников скольжения

Разные применения требуют разных материалов.

Выбор материала влияет на:

Износостойкость

Коррозионная стойкость

Грузоподъемность

Срок службы

Факторы, влияющие на срок службы подшипников

Условия нагрузки

Чрезмерные нагрузки могут ускорить износ.

Важные факторы включают в себя:

Статическая нагрузка

Динамическая нагрузка

Сила удара

Смазка

Для смазываемых подшипников сталь по стали необходима правильная смазка.

Это помогает:

Уменьшите трение

Предотвратить повреждение поверхности

Продлить срок эксплуатации

Операционная среда

Условия окружающей среды, такие как:

Пыль

Влага

Температура

Химическое воздействие

может повлиять на работу подшипников.

Советы по техническому обслуживанию

Проверьте наличие чрезмерного зазора

Повышенное движение или ослабление могут указывать на внутренний износ.

Поддерживайте правильную смазку

Для смазываемых конструкций соблюдайте соответствующие интервалы смазки.

Осмотр компонентов соединения

Поскольку в шарнирах часто устанавливаются сферические подшипники, следует также проверять на износ окружающие детали.
