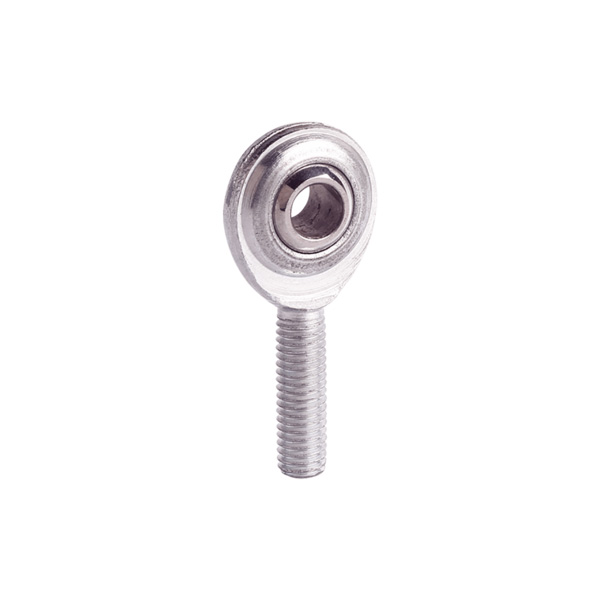

Что выделяет необслуживаемые наконечники стержней SA-PK среди подшипников, выпускаемых по всему миру?

Абстрактный

Компоненты промышленной трансмиссии определяют общую стабильность и стоимость обслуживания всего механического оборудования, а такжеНеобслуживаемые наконечники стержней SA-PKза последнее десятилетие постепенно заменили традиционные смазанные наконечники стержней в большинстве промышленных сценариев тяжелых нагрузок. В этом контенте систематически сравниваются конструкция конструкции, конфигурация сырья, характеристики нагрузки и границы практического применения основных продуктов со штоковыми наконечниками в Европе, Азии и Северной Америке, основное внимание уделяется основным конкурентным преимуществам этой классической самосмазывающейся серии, сортировке стандартных параметров размеров, индивидуальным схемам трансформации и общим предложениям по устранению неполадок для инженеров по закупкам оборудования и конструкторов-механиков. Он также сортирует различные правила настройки резьбы, включая преобразование мелкого шага и левой резьбы, предоставляя измеримые справочные данные для выбора модели в оборудовании автоматизации, инженерных транспортных средствах и сельскохозяйственной технике.

Оглавление

• 1. Основная структурная инновация, лежащая в основе самосмазывающихся подшипников на конце штока премиум-класса.
• 2. Технические характеристики подбора сырья и обработки поверхности.
• 3. Полная таблица стандартных размеров и параметров нагрузки серии SA-PK.
• 4. Правила настройки резьбы: объяснение левой версии FG с мелким шагом
• 5. Основные сценарии промышленного применения и практические советы по установке
• 6. Часто задаваемые вопросы от покупателей механической техники со всего мира (модуль часто задаваемых вопросов)
• 7. Рекомендации по выбору поставщика и окончательные рекомендации по закупкам

1.1 Конструкция встроенного самосмазывающегося сердечника из композитного ПТФЭ

Самосмазывающийся сердечник изготовлен из композитной футеровки из ПТФЭ, равномерно приклеенной к внутренней поверхности внешнего кольца, заменяя традиционную конструкцию канавок для хранения смазки, необходимую для обычных концов штока. Обычные наконечники штоков открытого типа требуют периодической смазки каждые 200–300 часов работы, чтобы уменьшить сферическое трение; частые остановки для смазки не только снижают эффективную производительность оборудования, но и влекут за собой дополнительные затраты на рабочую силу для заводских бригад по техническому обслуживанию, особенно для крупномасштабных автоматизированных производственных линий, работающих непрерывно 24 часа в сутки. Встроенный композитный слой из ПТФЭ обеспечивает твердую смазку от запуска компонента до утилизации при обслуживании, при этом твердая смазка медленно отделяется от композитной основы под постоянным трением скольжения, образуя стабильную масляную пленку между стальным шариком и внешней облицовкой, поэтому на протяжении всего цикла обслуживания деталей подшипника не требуется дополнительная смазка или регулярное техническое обслуживание.

1.2 Оптимизированная конструкция сборки для снижения частоты отказов оборудования

Еще одно конструктивное преимущество заключается в упрощенной конструкции монтажа и демонтажа, оптимизированной для работ по сборке на месте. Стандартная конфигурация наружной резьбы напрямую соответствует стандартным отверстиям с метрической резьбой на соединительной тяге, без необходимости использования дополнительного промежуточного соединителя или переходной втулки для установки. Такое структурное упрощение помогает конструкторам-механикам сократить общее количество вспомогательных крепежных элементов в механизме трансмиссии, что еще больше снижает общее количество отказов оборудования и, в дальнейшем, нагрузку на склад запасных частей для отдела послепродажного обслуживания. Статистические данные мировых исследовательских институтов подшипниковой отрасли показывают, что оборудование, оснащенное встроенными прессованными самосмазывающимися наконечниками стержней, может снизить вероятность механических повреждений в шарнирных соединениях более чем на 38% по сравнению с моделями, в которых используются обычные подшипники с разъемными наконечниками стержней, особенно для строительной техники, работающей на открытом воздухе, подвергающейся воздействию пыли, мутной воды и перепадов температур в течение всего года.

1.3 Варианты двойной обработки для разнообразных требований к нагрузке

Помимо базовой конструкции корпуса пресса, производители могут переключаться между обработкой ковочных заготовок и прецизионной токарной обработкой заготовок в соответствии с требованиями рабочей нагрузки клиента. Кованый корпус имеет лучшую общую структурную плотность и ударопрочность, что позволяет использовать его в тяжелых инженерных машинах и горнодобывающем оборудовании; Корпус с прецизионной обработкой обладает более высокой точностью контроля допусков на размеры, подходит для небольшого прецизионного автоматизированного испытательного оборудования и интеллектуальных медицинских передающих соединений механических рычагов. Эта двойная дополнительная схема обработки заготовок расширяет применимый диапазон нагрузок продукта от легких микронагрузок до тяжелых промышленных нагрузок, удовлетворяя разнообразные индивидуальные потребности различных перерабатывающих отраслей по всему миру.

2.1 Стандарт классификации основного сырья

В качестве стандартного сырья для внутреннего сферического стального шарика используется подшипниковая сталь GCr15, наиболее широко используемая подшипниковая сталь в мировой промышленности по производству подшипников скольжения со стабильной металлургической структурой и превосходной стойкостью к сжатию после точной закалки и отпуска. В соответствии с индивидуальными требованиями зарубежных клиентов, стальной шар может иметь твердое хромирование поверхности для повышения твердости поверхности и антикоррозионных характеристик или модернизироваться до шара из нержавеющей стали 440C для океанского оборудования, работающего в прибрежных условиях с высоким содержанием соленого тумана. Для специального оборудования для пищевой промышленности и фармацевтического производства со строгими санитарными требованиями весь подшипниковый узел может быть полностью модернизирован до марок нержавеющей стали, включая 304, 303 или 316, после пассивации поверхности, заменяющей цинкование, для соответствия производственному стандарту пищевой защиты от ржавчины и загрязнения окружающей среды.

2.2 Преимущества композитного материала футеровки из ПТФЭ

Самосмазывающаяся композитная футеровка сердечника из ПТФЭ состоит из политетрафторэтилена и металлического порошка с помощью композитной технологии высокотемпературной прокатки, плотно прикрепляется к внутренней стенке внешнего корпуса, не отслаиваясь при многократном качании и трении вращения. В отличие от однослойной тонкой пленки из ПТФЭ, которая легко отваливается под высокой нагрузкой, композитный материал сочетает в себе высокое сопротивление сжатию металлической основы и сверхнизкий коэффициент трения ПТФЭ, одновременно уравновешивая грузоподъемность и самосмазывающиеся характеристики. Данные лабораторных испытаний на износ показывают, что концы стержней с композитным покрытием из ПТФЭ сохраняют стабильный коэффициент трения ниже 0,12 в условиях непрерывного возвратно-поступательного движения, что намного превосходит традиционные маслосодержащие втулки на основе меди, коэффициент трения которых колеблется выше 0,25 после истощения масла.

3.1 Принцип выбора нагрузки

Значение динамической нагрузки относится к максимально допустимой переменной нагрузке в условиях длительного возвратно-поступательного движения, тогда как статическая нагрузка представляет собой предельную предельную нагрузку при статическом сжатии без остаточной деформации несущей конструкции. Когда клиенты выбирают спецификации для конструкции оборудования, рекомендуется зарезервировать более 30% запаса прочности по нагрузке, исходя из фактической рабочей пиковой нагрузки, чтобы избежать длительной работы с перегрузкой, ускоряющей преждевременное истирание композитной футеровки из ПТФЭ и сокращающей общий срок службы шарнирных компонентов.

4.1 Специальная спецификация левой резьбы

Вариант с левой резьбой добавляет букву L в качестве суффикса после исходного номера детали. Типичный пример маркировки SAL8PK означает версию с левой резьбой на основе исходной спецификации SA8PK, все параметры внешних размеров корпуса, шарика и накладки полностью соответствуют стандарту SA8PK, за исключением направления вращения внутренней и внешней резьбы. Концы стержней с левой резьбой в основном используются в парных противоположных тягах рулевого механизма инженерных транспортных средств, две группы концов стержней с левой и правой резьбой взаимодействуют друг с другом, чтобы обеспечить быструю регулировку длины тяги без полной разборки соединительного узла, что значительно повышает эффективность отладки персонала послепродажного обслуживания во время капитального ремонта оборудования.

4.2 Область применения резьбы с мелким шагом FG

Суффикс FG обозначает специальную модель резьбы с мелким шагом, как показано в таблице параметров SA18 PKFG и SA20 PKFG, изменение сердечника зависит от параметра шага резьбы, в то время как все размеры контура и данные нагрузки остаются неизменными по сравнению с исходной стандартной спецификацией. Например, стандартный SA18PK соответствует крупной резьбе M18×2,5, соответствующий вариант с мелким шагом SA18PKFG заменяется на мелкую резьбу M18×1,5; меньший шаг резьбы обеспечивает более высокую точность регулировки длины тяги, широко используется в оборудовании для точной калибровки инструментов, механизме микрорегулировки станков с числовым программным управлением и интеллектуальном автоматическом производственном приспособлении.

5.1 Распределение отрасли по трем основным приложениям

Во-первых, автоматизированная обрабатывающая промышленность, включая приспособления для автоматизации с ЧПУ, промышленный роботизированный манипулятор и механизм регулировки натяжения конвейерной линии, является крупнейшей областью вторичного потребления малых и средних спецификаций SA5PK ~ SA16PK. Это оборудование работает непрерывно в течение длительного времени в закрытом цехе с постоянной температурой, низкой концентрацией пыли и средней переменной нагрузкой. Самосмазывающиеся свойства исключают регулярное остановочное обслуживание, помогая автоматизированной производственной линии поддерживать непрерывный производственный график круглый год. Многие отечественные и зарубежные производители оборудования для автоматизации включили эту серию в список стандартных компонентов интеллектуальных рычажных узлов нового поколения, что позволяет сократить расходы на последующее эксплуатационное обслуживание оборудования более чем на 40%.

Во-вторых, в сфере строительной и сельскохозяйственной техники в основном выбираются крупногабаритные спецификации SA18PK~SA25PKFG для рулевой тяги, шарнирного соединения гидроцилиндра и соединительной части подвески погрузчика, экскаватора и большого трактора. Такое оборудование работает на открытом воздухе круглый год, сталкиваясь с песком, грязью, дождевой водой и резкими колебаниями температуры окружающей среды от минус 20 ℃ до более 50 ℃, оцинкованная внешняя оболочка и самосмазывающаяся подкладка из ПТФЭ совместно противостоят внешней агрессивной эрозии окружающей среды, избегая частой блокировки подшипников и поломок из-за истирания, вызванных попаданием грязи во внутреннюю пару трения. На рынке технического обслуживания сельской сельскохозяйственной техники многие ремонтные мастерские предпочитают заменять оригинальные смазанные наконечники штоков этим самосмазывающимся продуктом, чтобы, очевидно, снизить ежегодную нагрузку по послепродажному обслуживанию сельскохозяйственной техники.

В-третьих, новое энергетическое оборудование, оборудование для обеспыливания окружающей среды и механизм передачи руля океанских небольших кораблей используют индивидуальный вариант из нержавеющей стали для адаптации к высокой влажности, соляному туману и рабочей среде с агрессивными газами. Общая конфигурация из нержавеющей стали 316 полностью предотвращает разрушение ржавчины в условиях длительной влажной и агрессивной атмосферы, что значительно продлевает цикл замены запасных частей оборудования.

Основные практические советы по установке

1. Полностью очистите внутреннюю резьбу соответствующего отверстия тяги перед завинчиванием резьбы на конце стержня, чтобы избежать царапин на поверхности резьбы металлическими ломами во время сборки.
2. Контролируйте момент затяжки в разумных пределах, сверяясь со спецификацией резьбы, чрезмерный крутящий момент приведет к деформации внешнего корпуса и повреждению внутренней футеровки из ПТФЭ.
3. Оставьте припуск на свободный ход в 3–5 градусов на шарнирном соединении после установки, чтобы избежать заклинивания, вызванного наложением допусков на размер установки.

7.1 Ключевые стандарты проверки для аудита производителя

Во-первых, отдать приоритет производителям, имеющим полностью собственный производственный цех, включая ковочную/токарную обработку, гальваническую обработку поверхности и лабораторию нагрузочных испытаний готовой продукции; такие интегрированные производственные поставщики могут независимо контролировать качество каждого производственного звена, эффективно избегая аутсорсинга обработки, что приводит к нестабильным колебаниям качества партии готовых подшипников. Многие небольшие торговые компании, не имеющие производственных цехов, закупают продукцию из разбросанных мелких цехов, не имея возможности унифицировать стандарт сырья и технические параметры, что часто приводит к нестабильному качеству различных партий поставки.

Во-вторых, требуя от поставщиков предоставления отчета о нагрузочных испытаниях третьей стороны и сертификата проверки сырья перед официальным оптовым заказом, квалифицированные производители могут выдать соответствующий документ о сертификации материала, соответствующий поставляемым партиям товаров, чтобы гарантировать соответствие продукции международному отраслевому стандарту подшипников со штоком. Для зарубежных клиентов, импортирующих на рынки ЕС и Северной Америки, подтвердите, соответствуют ли продукты местным стандартам по защите окружающей среды, чтобы избежать риска задержки при таможенном оформлении, вызванного неквалифицированным составом для поверхностного гальванического покрытия.

В-третьих, подтвердите политику послепродажной технической поддержки, включая индивидуальный цикл реагирования на изменения в чертежах, правила замены дефектных продуктов и канал послепродажных технических консультаций за рубежом. Лучшие производители предоставляют бесплатные консультации по техническим параметрам для проектировщиков оборудования на этапе выбора модели предварительного заказа, помогая клиентам выполнить точный расчет соответствия характеристик, чтобы уменьшить потери при покупке неправильной модели.

Ищете надежные оптовые поставки, бесплатные испытания образцов и индивидуальное индивидуальное решение для подшипников со штоковыми головками? Нажмите кнопку ниже, чтобысвязаться с намиНаша профессиональная команда инженеров и продаж ответит на ваш запрос в течение 24 рабочих часов, предложит бесплатный чертеж с размерами, предложения по расчету нагрузки и заводские расценки в соответствии с фактическим рабочим состоянием вашего оборудования, поддержит оптовый заказ со смешанной спецификацией и диверсифицированную индивидуальную услугу по преобразованию резьбы, чтобы удовлетворить все ваши требования к закупкам, от пробных испытаний до массового долгосрочного сотрудничества.
